3次元位置計測システム POLHEMUS <ポヒマス>

3次元位置計測システム POLHEMUS <ポヒマス>

3次元位置センサ POLHEMUS <ポヒマス>

メーカー: Polhemus, Inc. (本社:アメリカ)

POLHEMUS社製 3次元位置計測システムは、高精度のモーションキャプチャーシステムとして各種シミュレーションに利用が可能な磁気式の3次元位置計測システムです。
この磁気式センサは、非接触で計測でき、光学式や音波式とは違い、物理的な障害物に影響されないデータをリアルタイムで計測することができます。
必要とされる精度や使用される環境に応じて最適なシステムをご提案致します。

利用分野

医療

  • スポーツ科学や医療の研究分野における運動解析
  • リハビリテーションと理学療法
  • 手術支援システム等医療機器におけるセンサ

VR系教育・研究機関

  • 人間工学研究
  • トレーニング、シミュレーション
  • モーションキャプチャーを始めとしたVR&CGへの応用
  • HMD(ヘッドマウンテッドデイスプレイ)システムのセンサ

おもな特長

  • 磁気を利用した3次元モーション・トラッキング・システム
  • 有線と無線の2タイプ
  • 磁気式のため非接触で計測でき、3~6自由度データをリアルタイムで取得可能
  • トランスミッター(磁場発生装置)を増設することにより計測範囲を拡張可能

製品ラインアップ

Polhemus社製3次元位置センサシステムは、磁界の発生とセンシングに必要なハードウェアおよびソフトウェアであるシステム・エレクトロニクス・ユニット(SEU)をはじめとするコンポーネントで構成されています。

有線タイプ

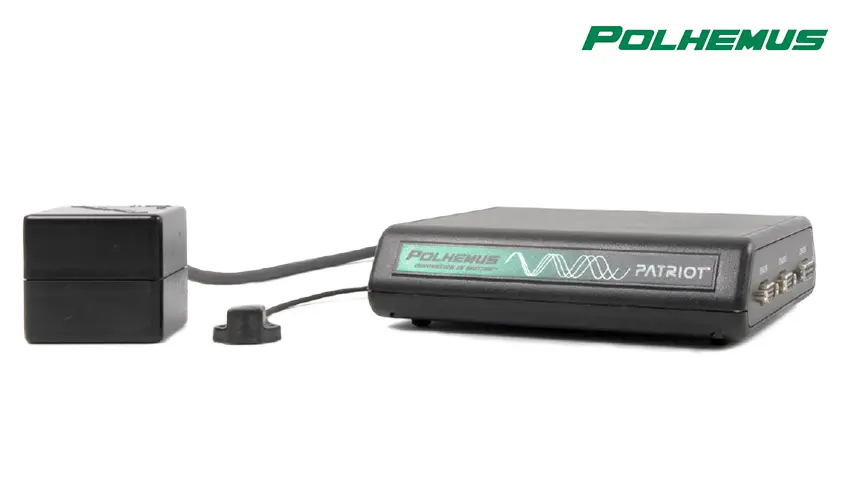

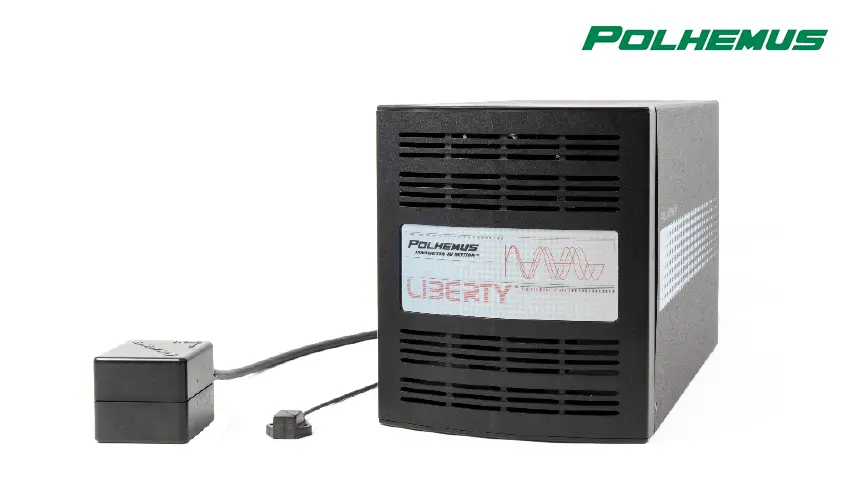

製品 FASTRAK PATRIOT LIBERTY
FASTRAK PATRIOT LIBERTY LATUS
更新レート 120 Hz(センサーの数に従って違う) 60Hz センサー単位 240 Hz センサー単位
待ち時間 4ms 20ms 3.5ms
最小可能運転温度 10°C 10°C 0°C
最大可能運転温度 40°C 40°C 50°C
動作電圧 100-240V50-60Hz 100-240V50-60Hz 100-240V50-60Hz
ケーブル長 10ft. or 20ft.3.048m or 6.096m 10ft. or 20ft.3.048m or 6.096m 10ft. or 20ft.3.048m or 6.096m
インタフェース RS-232 or USB RS-232 or USB RS-232 or USB
自由度 6DOF 6DOF 6DOF
センサの数 1-4 1-2 1-16
カタログ(pdf) FASTRAKカタログ PATRIOTカタログ LIBERTYカタログ

無線タイプ

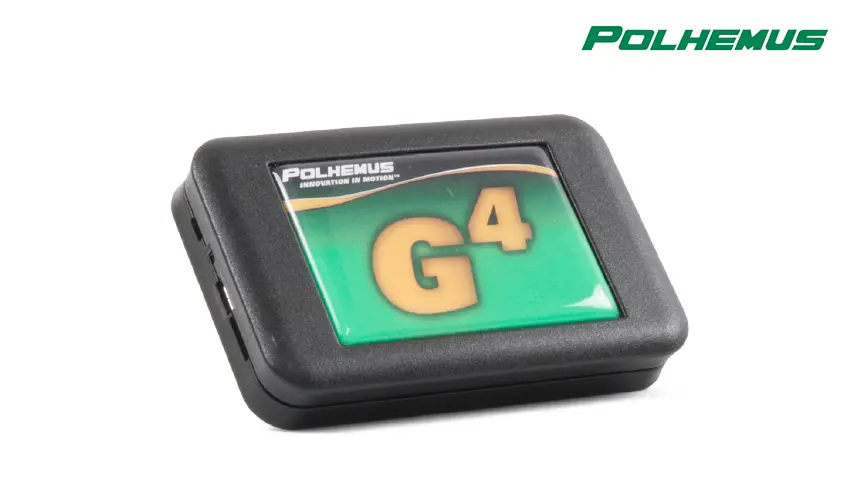

製品 G4
G4
更新レート 120Hz(1マーカ)
待ち時間 10ms
動作電圧 100-240V50-60Hz
ケーブル長 4ft.(1.2192m)
インタフェース USB
自由度 6DOF
センサの数 1-27
カタログ(pdf) G4カタログ

アクセサリー

詳細はカタログをごらんください。

ダウンロード

3次元位置センサのプラグイン・ドライバの入手先は、ポヒマス社のWebサイトよりダウンロード

サポート

3次元位置センサ修理のご依頼は、サポート申請フォーム よりご連絡ください。折り返し、担当者より連絡をいたします。
