Polhemus社製 PATRIOT ＜パトリオット＞は、高精度のモーショントラッキングが可能な磁気式の3次元位置計測システムです。 この磁気式トラッキングセンサは、非接触で計測でき、光学式や音波式とは違い、物理的な障害物に影響されないデータをリアルタイムで計測することができます。

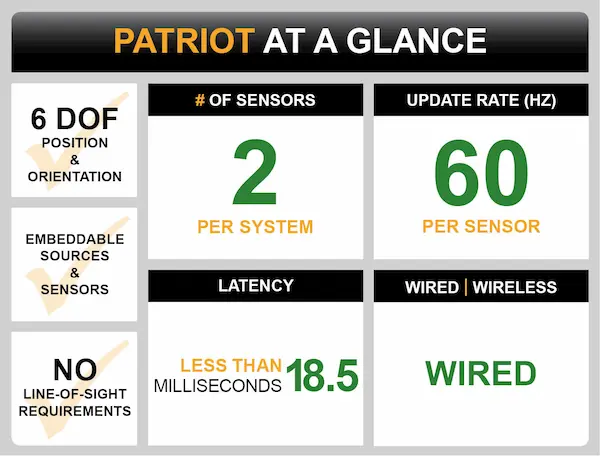

仕様

Polhemus PATRIOT

　

データ更新レート 最大60ポイント/秒
反応速度 18.5ms ※理想環境下での数値
精度(RMS) 位置 1.52mm
角度 0.4度 ※ソースとセンサ間 30インチに対して
分解能 位置 0.019mm
角度 0.004度 ※ソースとセンサ間 12インチに対して
測定範囲(ソース) 76cm (標準 TX2)
106cm (オプション TX4)
228cm (オプション Long Ranger)
増設可能センサ数 1システムあたり最大2個
インタフェース RS232 もしくは USB

製品構成

PATRIOT システムコントロールユニット(SEU)

  • システムコントロールユニット(SEU) / 1個
  • USB ケーブル / 1本
  • RS-232C ケーブル / 1本
  • 電源アダプター及びケーブル / 各1個
  • 操作マニュアル(CD-R 英語版) / 1枚

オプション

  • センサ(10ft or 20ft) ※最大 2個まで接続可能
  • ソース(10ft or 20ft)
※詳細は、営業担当者までお問い合わせください。
