Polhemus社製 VIPER <バイパー>は、高精度のモーショントラッキングが可能な磁気式の3次元位置計測システムです。 この磁気式トラッキングシステムは、非接触で計測でき、光学式や音波式とは違い、物理的な障害物に影響されないデータをリアルタイムで計測することができます。 さらに、磁気式のトラッキングシステムを使用する際に懸念される磁性体や金属類による磁場の歪みに対し、FTT(Fly True Technology)による磁場の乱れを緩和する機能が搭載されているシステムです。 VIPER は、これまで磁気センサーでは採用が難しかった新たな幅広い分野での運用を提案致します。

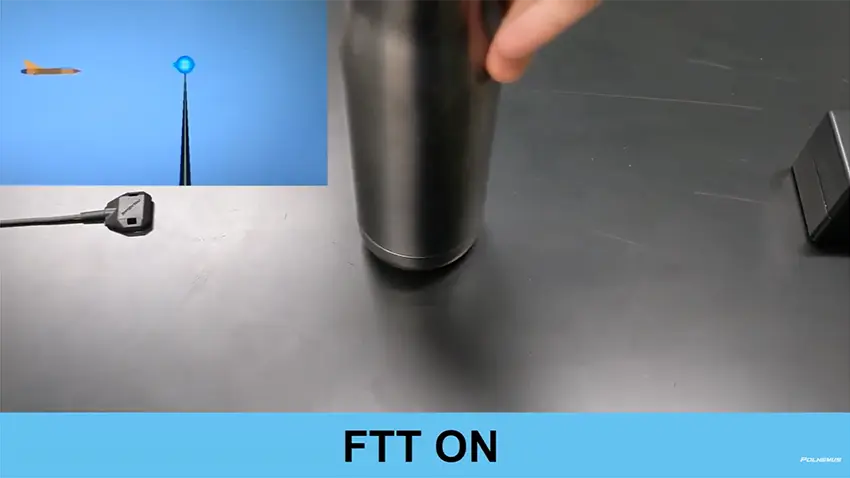

FTT(Fly True Technology) – 金属類による磁場の歪みに対し磁場の乱れを緩和する事例

ソースとセンサの間に金属製のボトルを動かし磁場の歪みを実験した事例です。

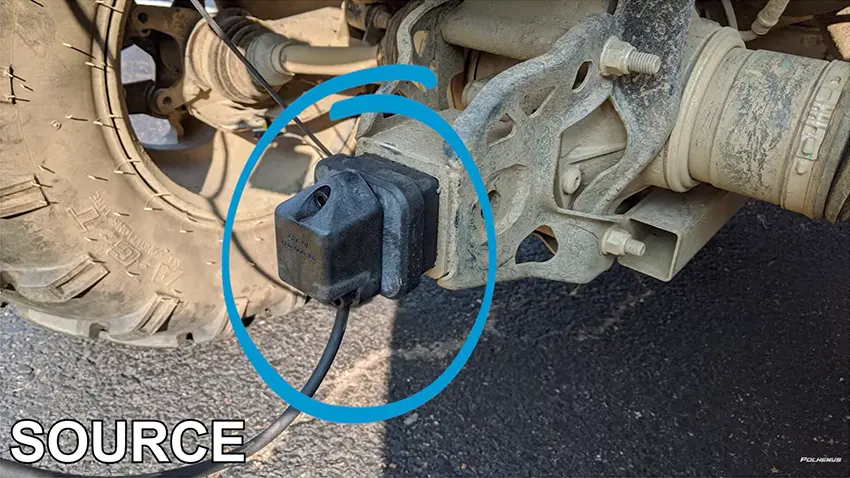

HRソース – タフな環境下で金属部品近くで使用した事例

全地形対応型ビークル(All Terrain Vehicle)のサスペンションの動きを追跡した事例です。

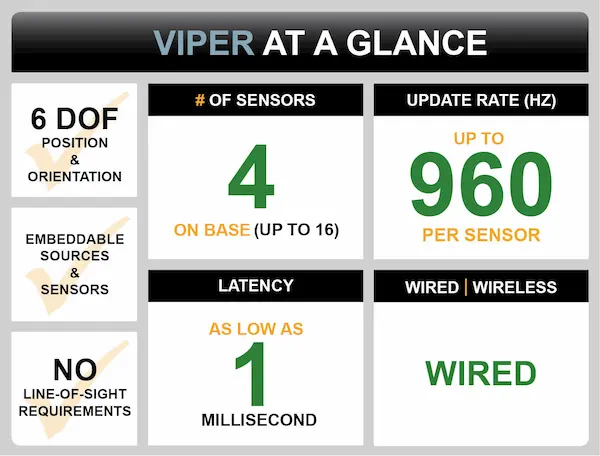

仕様

Polhemus VIPER



データ更新レート VIPER Unit 4 : 最大240ポイント/秒
VIPER Unit 8 : 最大960ポイント/秒
VIPER Unit 16 : 最大960ポイント/秒
※システム電子ユニット(SEU)は、3タイプ。
30Hz, 60Hz, 120Hz, 240Hz, 480Hz, 960Hzから選択可能(機種により制限あり)
※ソースおよびセンサ数を増設しても更新レートに影響はありません。
反応速度 960Hz : 1ms
480Hz : 2ms
240Hz : 3ms
※理想環境下での数値
精度(RMS) 位置 0.38mm
角度 0.10度
※ソースとセンサ間 76cmに対して
分解能 位置 0.0010mm
角度 0.0003度
※ソースとセンサ間 30cmに対して
測定範囲 76cm (FT-Standard ソース)
※ソースを増設することで測定範囲を拡張することが可能です
※トラッキングのみの場合、182cmまで測定可能
増設可能センサ数 1システムあたり最大16個(VIPER 16)です。
インタフェース USB もしくは RS-422

製品構成

VIPER システムコントロールユニット(SEU)

  • システムコントロールユニット(SEU) / 1個
  • USB ケーブル / 1本
  • 電源アダプター及びケーブル / 各1個
  • 操作マニュアル(CD-R 英語版) / 1枚

オプション

  • センサ(10ft or 20ft) ※最大 16個まで接続可能
  • ソース(10ft or 20ft) ※最大 4個まで接続可能
※オプション Micro Sensor は、FTT未対応です。
※詳細は、営業担当者までお問い合わせください。
